圧敏接着剤のタック試験
ローリングボールタックテスター
ASTM D3121・PSTC 6・JIS Z0237
About
ローリングボールタックテスターについて
ローリングボールタックテスターは、圧敏接着剤のタック性（初期粘着性）を測定するために設計された専用装置です。標準化されたボールタック試験法を用い、規定径のステンレス鋼球を傾斜面から水平に置かれた接着テープ上に転がし、その転がった距離を測定します。球が短い距離で停止するほど、接着剤のタック性が高いことを示します。
このローリングボールタック法は、試験速度が速く再現性に優れることから、接着剤の製造や品質管理において非常に有用な手法です。装置自体は比較的コンパクトで、傾斜トラフ、球のリリース機構、水平基台、および精密校正された鋼球セットで構成されます。

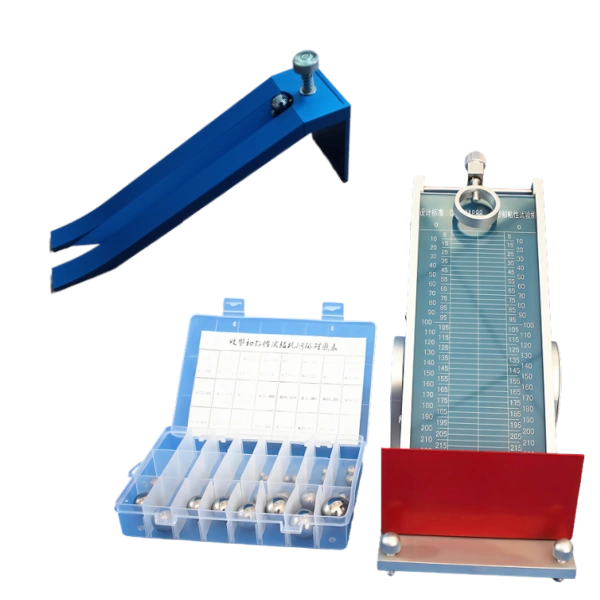

ローリングボールタックテスター
ローリングボールタック試験法とは？
ローリングボールタックは、ほとんど圧力をかけずに接触した瞬間に、接着剤が他の素材表面と結合する能力を測定する方法です。
この方法は、圧敏接着剤が初期接触時にどれだけ速く対象物に「つかむ」ことができるかを評価するシンプルで効果的な試験です。剥離強度やせん断強度試験とは異なり、最小限の圧力での初期粘着性に特化しています。
実際の試験では、鋼球を傾斜面から転がし、接着テープ上で停止するまでの距離を測定します。球が短距離で停止するほど、接着剤のタック性が高いことを意味します。この方法は、接着テープの生産や包装用途における迅速な品質管理チェックに特に適しています。
ASTM D3121 & PSTC 6 & JIS Z0237
Standard Test Methods for Rolling Ball Tack
ローリングボールタック試験は国際的に標準化されており、主要な規格は以下の通りです。
01
01. ASTM D3121 – 標準試験法
ASTM D3121は、ローリングボール法による圧敏接着剤のタック性評価の世界的ベンチマークです。
- 直径 7/16インチ（約11 mm）の鋼球を使用
- 角度制御された傾斜トラフ
- 各ロットにつき複数回の試験（最低5回）を要求
低タック接着剤に最適で、主に品質管理用で最終製品仕様には使用されません。
02
02. PSTC 6 – タックローリングボール
Pressure Sensitive Tape Council（PSTC）が発行するPSTC 6は、ほとんど圧力をかけず短時間接触した際の接着剤の結合能力を測定するローリングボールタック法を規定しています。
- 試料寸法：24 mm × 375 mm テープ
- 各試験前に、球およびレースウェイをイソプロピルアルコールなどの溶剤で清掃することを強調
03
03. JIS Z0237 – 日本工業規格
ASTMおよびPSTCと類似の手順を規定しますが、日本の接着テープ業界の実務に合わせた追加パラメータを含みます。
-
接着フィルムの厚さや基材の剛性の管理が結果に大きく影響することを強調
これらの規格に従うことで、世界市場においてローリングボールタック試験の結果を正確かつ再現性のあるものにし、比較可能にすることができます。
これらの規格に従うことで、研究所やメーカーはローリングボールタック試験の結果を正確かつ再現性のあるものにし、世界市場で比較可能にすることができます。
ローリングボールタックテスターの価格
適切なローリングボールタックテスターの選び方
ボールタックテスターを選定する際の重要なポイントには、以下が含まれます：
- 調整可能な傾斜角度
- トラフの長さ
- 球のサイズオプション
- 試料の取り付けやすさ
高品質な装置を使用することで、再現性のある結果を得られるとともに、操作ミスを最小限に抑えることができます。
Cell Instrumentsでは、プロフェッショナル向けの2種類のローリングボールタックテスターを提供しています。
01
01. BTT-01 ローリングボールタックテスター
コンパクトで軽量、傾斜角は固定21.3°、直径7/16インチの鋼球を使用。日常的な品質管理に最適です。
02
02. BTT-02 ローリングボールタックテスター
傾斜角は0〜60°まで調整可能で、試験面が広く、複数の球サイズオプションを搭載。研究所や接着剤開発に適しています。
両モデルともPSTC 6、ASTM D3121、JIS Z0237に準拠して設計されており、国際的な接着剤試験規格に適合しています。
Cell Instrumentsのローリングボールタックテスターを使用することで、メーカーは生産ロット間で信頼性の高い、正確で再現性のある結果を得ることができます。
ボールタック試験法
ローリングボールタック試験法の解説
ローリングボールタック試験は、制御された条件下で行うことで、迅速かつ経済的で、高い再現性を実現できる評価方法です。
- 試料の準備
接着テープを規定サイズ（一般的には24 mm × 375 mm）にカットし、接着面を上にして清潔で平らな水平面に配置します。 - 清掃
鋼球およびレースウェイは、残留物を取り除くために各試験前に推奨溶剤（MEK、アセトン、イソプロピルアルコールなど）で清掃します。 - 球のリリース
鋼球を傾斜トラフに置き、接着面に接触するまで転がします。 - 距離の測定
球が初めて接触した位置から停止する位置までの距離を記録します。距離が短いほど、接着剤のタック性が高いことを示します。 - 繰り返し測定
精度と再現性を確保するため、各試料について少なくとも5回測定を行います。
ローリングボールタック試験の用途
ローリングボールタック試験は、以下の分野で広く利用されています：
「段ボール封緘テープ、保護フィルム、ラベル」
– 包装業界
「接着包帯、手術用テープ」
– 医療機器
「保護フィルム、部品組立用接着剤」
– 電子機器
「布地への圧敏コーティング」
– 繊維業界
「正確でコスト効率の高いソリューションを求めるメーカーや品質検査の専門家に、Cell InstrumentsのBTTローリングボールタックテスターは堅牢な設計、国際規格準拠、信頼性の高い精度を提供します。」
– Cell Instruments
ローリングボールタック試験に関するよくある質問
1. ローリングボールタックは何を測定するのですか？
接着剤が初めて表面に接触した際の初期粘着性、または「素早く掴む力」を測定します。鋼球が停止するまでの移動距離で評価します。
2. ローリングボールタック試験法はどの規格で定義されていますか？
PSTC 6、ASTM D3121、JIS Z0237により定義されており、正確で再現性のある結果を得るための手順が規定されています。
3. ローリングボールタックテスターは使用前にどう清掃しますか？
トラフと鋼球は、MEK、アセトン、イソプロピルアルコールなどの溶剤で清掃し、残留物を除去して測定結果の変動を防ぎます。
4. ローリングボールタックの結果は最終用途での接着性能を予測できますか？
直接的な予測には向きません。ローリングボールタックは品質管理やロット間の一貫性確認に最適ですが、必ずしも最終用途での性能要件に対応するとは限りません。
5. なぜCell InstrumentsのBTTテスターを選ぶのですか？
-
BTTシリーズは世界規格に基づいて設計されており、信頼性の高い性能を提供します。また、用途やユーザーのニーズに応じたコンパクトモデルと多用途モデルの両方が用意されています。
